德國SubCtech公司——水下電池
PowerPack? - 水下電源供應解決方案
可靠、高效、安全的 Li-Ion 電池-專為惡劣近海環境和水下環境設計-比如近海油氣設備，潛水器和水下機器人
LONG-JOHN | 常規版 | 標準產品規格 | ||||

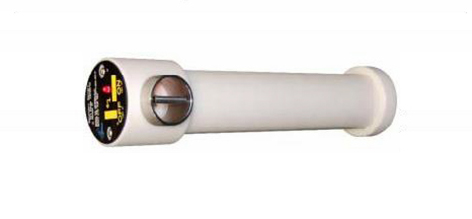

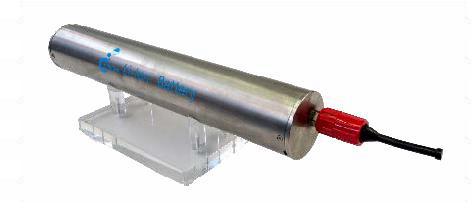

Long-John ?90 mm 鈦金屬外殼 | 標準電池 – ?90mm | |||||
可充電鋰電池 | ||||||
14.4V – 46/60* Ah | 最大 10 A，連續電流 | |||||
鈦金屬外殼 ?90mm x 530mm (尺寸不可調整) | ||||||
25.2V – 26/33* Ah | ||||||
空氣中質量為8kg，水中質量為5kg (大約) | ||||||
46.8V – 16/20* Ah | ||||||
操作深度2000m, 3000m, 6000m | ||||||
50.4V – 16/20* Ah | 備選組件: ROV 旋轉開關, DC/DC 輸出,數據接口 NMEA-0183 或 MODBUS, LED 控制燈, 定制開發 | |||||
其他要求型號 | 水下機器人開關安裝效果圖 | |||||
*) Option “A” cell |
注意:如果安裝選配組件質量和體積都會相應增加 | |||||

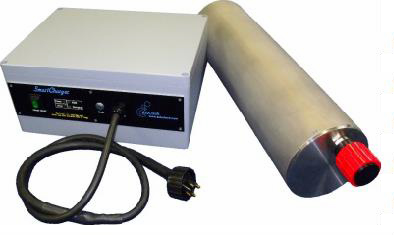

BIG-JIM | Big-Jim 鈦金屬外殼 ?180mm 集成 100W SmartCharger? | 標準電池 – ? 168/180 mm | ||||
可充電鋰電池 | ||||||
14.4V – 140/180* Ah | 10 A 連續電流，最大 100 A | |||||
25.2V – 70/90* Ah | 鈦金屬外殼: ?168 mm x 350 mm,空氣中質量為 15 kg 水中 | |||||
46.8V – 33/43* Ah | 質量為 7 kg | |||||
50.4V – 33/43* Ah | 水下 (300 m), ?180 mm x 360 mm (其他所有深度) | |||||
*) Option “A” cell | 操作深度 300 m, 1000 m, 3000 m, 4000 m, | |||||
6000 m | ||||||
新款: | 備選組件: ROV 旋轉開關, DC/DC 輸出, 數據接口 最大 100A 的高電流輸出 NMEA-0183 或 MODBUS, LED 控制燈, 定制開發 | |||||
14V, 172Ah with | ||||||
UN T38.3 | 注意:如果安裝選配組件質量和體積都會相應增加 | |||||

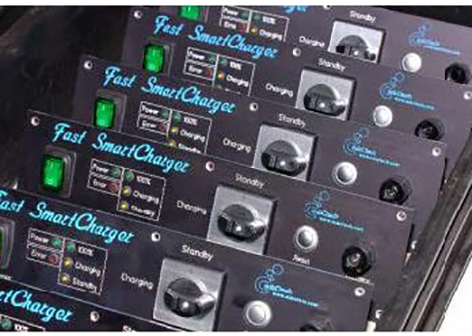

BIG-JIM XL | SmartCharger? 產品 | 標準 SmartCharger? | ||||
全自動鋰電池充電器 | ||||||
14.4V – 280/361* Ah | 100W, 300W, 500W, 1000W – 其他要求瓦數 | |||||
金屬外殼, IP65 防水材料 | ||||||
25.2V – 140/181* Ah | ||||||
輸入電壓范圍廣：90-264 VAC 50/60 Hz | ||||||
46.8V – 70/90* Ah | ||||||
插上即可充電，無控制要素，三個 LED 控制燈 | ||||||
50.4V – 70/90* Ah | 備選組件:備用緊急快速充電, | |||||
*) Option “A” cell | 高充電電流的 PowerCharger?見如下 AUV 電池介紹 | |||||
標準鋰電池: 常規配置 | ||||||
技術 | 可充電鋰電池 ●長時間續航，高安全性，高可靠度的工業電池 ● SubCtech 電子元件，專為高電 壓 高電容和高電流設計 ● UL/UN 認證電池 | |||||
外殼 | 抗腐蝕的鈦金屬或 POM 聚甲醛外殼 ● 300 m – 6000 m 操作深度 ● 定制開發 | |||||
接頭 | SUBCONN? 例如：可兼容 BH-4F SeaBattery? ● 大功率 ● 數據 ● 定制開發 | |||||
溫度 | 工作溫度：-20 ~+60°C ● 充電溫度：0 … +40°C ● 存儲溫度：-20 … +50°C (短時間) | |||||
自放電 | +25°C 每年放電 < 10% ● 典型例子: +4°C 每年放電 3% | |||||
充電周期 | 剩余容量為 80%時充電次數>500 ●特殊條件下的電源管理系統可達 3000+次 | |||||
保護 | 電力超載 ●放電 ● 限流 ● 過熱 | |||||
充電 | SmartCharger?可以保持一直處于連接狀態 ● 水下充電時不要打開外殼充電 ● 特殊的程序可以 啟動廢舊電池的深層充電功能 ● LED 電源指示燈，指示充電，充滿或出錯 ● IP65 級防護可 在船上使用●無控制單元：即插即用● 在任何充電狀態下都可以充電或工作 (SOC) | |||||
AUV-電池 | 規格 | |

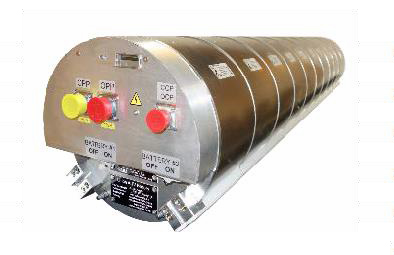

AUV POWERPACK? | 小型 AUV PowerPack? 48V, 4kWh 可承重 3000m 鈦金屬外殼 | 配備 SmartBMS? （電池管理系統）的 AUV 電池- 標準配置 |
1-10+ kWh | 可充電鋰電池 電壓：14.4 V, 25.2 V, 46.8 V, 50.4 V, 61.2 V –可根據要求提供 最大 50 A 電流 – 可根據要求提供 承壓外殼最大可承受6000m 可選配置32GB SD卡帶數據采集功能的SmartBMS? 可選增加多余設計提高安全性能 | |
14.4 V – 61.2 V | ||

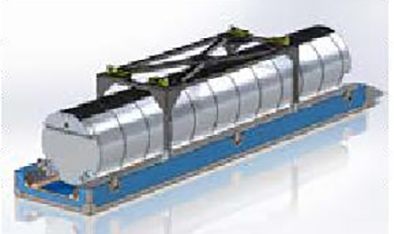

AUV POWERPACK? |

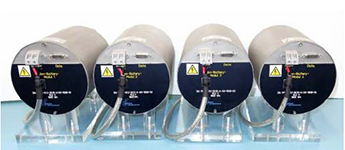

AUV PowerPack? | 配備 SmartBMS?的 AUV 電池 - SmartPowerBlocks? 可充電鋰電池，被分到 SmartPowerBlocks?產品系列 SPB 電池通過內部電源或電池管理系統 BMS 總線連接 典型 SPB 電池：?320mm x150mm length,18kg,3.5kWh 上部電池管理系統主控單元 電壓 14.4V, 25.2V, 46.8V, 50.4V最高400 V 最大電流50A– 其他可根據要求配置 耐壓外殼最大可根據要求達到 6000 米水深 配置 32GB SD 卡帶數據采集功能的 SmartBMS? 可選增加多余設計提高安全性能 |
10 -100+ kWh | ||
14.4 V – 400 V | ||

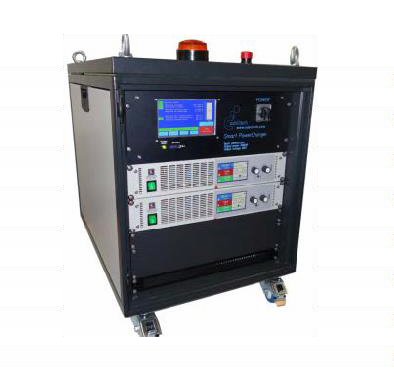

AUV |  | 帶 SmartBMS?的 AUV 充電 PowerCharger? 19”外殼或代工廠要求 90-260 VAC 50/60Hz單相或 3 相輸入 帶有簡單控制元素的觸摸屏 帶監控功能的 SmartBMS? ，配有 32GB SD card 診斷工具 可選-放電單元 可選-充電時的供電功能 可選-升級版船上 IP54, MIL-STD 認證 |
SMARTCHARGER? | ||
1 - 3 x 10 kWh | ||
運輸 |  | AUV 運輸和存儲箱 包括船上搬運重物用的吊耳 根據要求批準的 UL/UN/LBA 可選-溫度控制（冷卻裝置） |
AUV 電池: 常規配置 | ||
技術 | ●可充電的高容量鋰電池，已被證明具有最高的電密度 ●與電池制造商的緊密合作 ● UL & UN 認證電池 | |
電池管理系統 | 高度精密的電池管理系統 SmartBMS? ● 冗余的安全設計 ● 全面監視和控制所有電池參數 ● 可配置的功能 ● 故障保護 | |
數據接口 | 使用 RS-485 或 RS-232 串口，用戶界面友好● 完全獨立 ● NMEA-0183(ASCII)或 MODBUS RTU 數據格式，容易集成到用戶系統 | |
操作 | 簡單的模塊化SmartPowerBlock最多30公斤，可以實現人工操作●機械支持安裝●標準工業連接器 | |
車用安全性 | 可選冗余電池概念確保在緊急情況下發生致命故障時，每個電池的剩余容量為50% | |
證書 | MIL-STD 810G (Shock & Vibration) ● MIL-STD 461F for EMC ● ISO 13628-6 and API17f Offshore Oil+Gas ● NATO AECTP-400 and AQAP ● DNV-GL VI-7 | |
工業級別最高標準 | |||||||

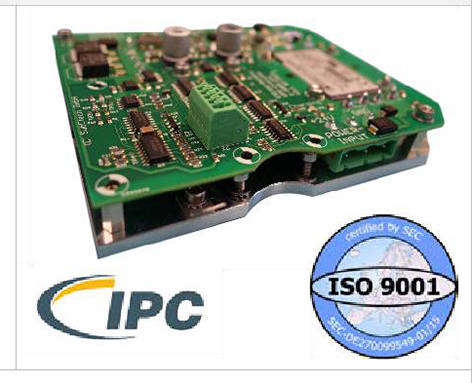

在生產、安裝、操作和服務過程中的安全是設計的主要關注點。憑借多年的經驗，蘇博科不僅開發技術，而且為所有組件制定程序，以確保高安全性和高質量標準。 電池的制造是基于我們嚴格的質量方針ISO 9001。為了實現這一目標，蘇泰克是德國聯邦儲備銀行(Fachverband fur Design, Leiterplatten- und Baugruppenfertigung)的成員，以滿足IPC的要求。我們的主要電子工程師通過了IPC- a -600/610/620級和IPC J-STD-001生產認證。對于海底，我們提供SIL-1，可選的SIL-2。 |
| ||||||
| SubCtech GmbH是一家經認證的德國UBA (Umweltbundesamt)電池制造商。21002655.對于UN3480類危險品航空運輸，SubCtech通過了德國LBA (Luftfahrtbundesamt)批準號。我們的標準產品為B32F/439.5 /15。請注意，所有非標準產品都需要海運。 我們的生產和安全標準由定期的外部審計控制。SubCtech通過ISO 13628-6或 API17f認證，成為海上油氣行業關鍵部件的認證供應商。 | ||||||

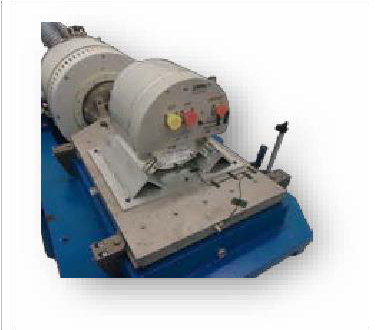

測試程序 | 運輸箱 | ||||||
提供額外的測試和認證: 聯合國 38.3 T1 – T8 運輸測試 環境測試 e.g. MIL-STD 810G, ISO 13628-6 Q1, Q2 MTTF 計算 e.g. MIL-HDBK-217F EMC 以及 ESD 測試 e.g. GLDNV VI-2, MIL-STD 461F 磁場特征或其他特殊測試 |
|
| |||||
個性定制方案 | |||||||
勘探拖曳車. 我們提供電池及其他裝備 |
定制的 280V 直流 auv 電池系統 ，正在取代現有電池，提供 1.5 倍電容，具有更高安全性 新的太空 AUV 計劃發現木星的衛星潛艇電池。 | ||||||
| | | | | |||
“現在我們可以運行 4 個完整的監控系統，而不是 2 天，數據記錄儀、鋰離子電池組成Scott Lafferty, GEMS，英國電池和傳感器 | 40kWh AUV電池，對于長期AUV部署來說完全是夠用的 | 水下控制單元由鋰離子電池和控制器組成 | ROV檢測傳感器包，由我們的AUV PowerPack?提供動力 | ||||
