挪威Kongsberg公司——Pulsar高分辨率側掃聲吶
產品介紹：

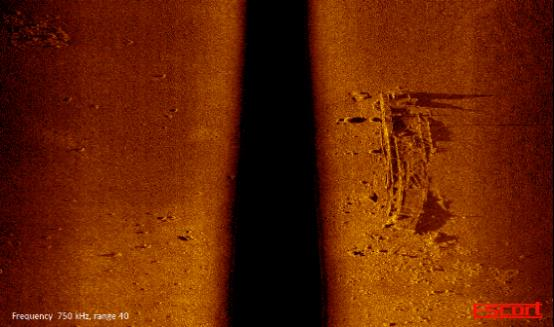

Pulsar通過使用堅固的拖魚來獲取海床的高分辨率聲學圖像，該拖魚可以通過受水保護的甲板裝置和連接的計算機輕松操作?？梢杂行У販y量大面積區域，詳細揭示小物體和水下結構。它是搜索和回收作業、水下檢查以及工程和科學調查的理想選擇。
Pulsar系統設計用于簡單部署和直觀操作。該系統可由非專業人員操作，以快速進行有效的調查。在550 kHz至1 MHz范圍內的單一頻率范圍內工作，可以選擇FM或CW脈沖，以優化測量任務的范圍和分辨率。
系統配專用軟件包，可在通過以太網連接至甲板裝置的任何合適筆記本電腦上運行。它允許用戶計劃和進行調查，并獲取帶有嵌入式定位信息的聲吶數據。數據可以在以行業標準格式導出之前進行可視化處理和實時分析，以便根據需要進行進一步處理。
主要特點：
? 易于部署和操作
? 550 kHz–1 MHz頻率范圍
? FM寬帶調頻和CW連續波脈沖
? 集成RTCM/SBAS GPC模塊
? 緊湊的IP-66級防水甲板裝置
? 專用Pulsar采集和處理軟件
? 同軸低阻Kevlar增強電纜
應用：

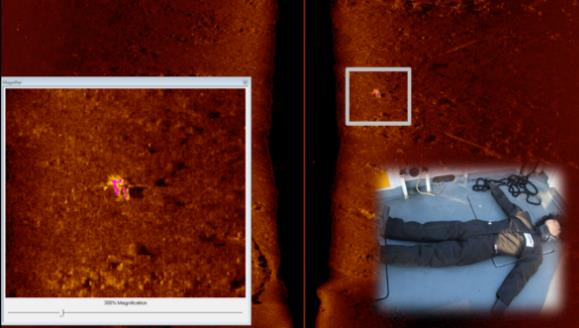

? 搜索和救援
? 水文測量
? 目標檢測與識別
技術規格：
性能 | |
550 kHz時的最大范圍 | 100 m in CW 模式 150 m in FM 模式 |
波束模式（典型） | 50°x 0.5° |
脈沖重復率 | 25 PPS at 30 m range 5 PPS at 200 m range |
最大分辨率（跨航跡） | 10 mm |
最大分辨率（沿航跡） | 0.07 m at 10 m range 0.35 m at 50 m range 0.69 m at 100 m range |
最大電纜長度 | 300 m |
甲板單元 | |
電源要求 | 10-30 VDC, 最大43 W 110/230 VAC, 50-60 Hz, 最大50 W |
尺寸 | 200mm (D) x 300 mm (W) x 85 mm (H) |
重量 | 5 kg |
儲存溫度 | -20 °C to 70 °C |
操作溫度 | 0 °C - 40 °C |
濕度 | 10 % to 90 % 相對濕度非冷凝 IP64等級 |
拖魚 | |
主體 | 不銹鋼 |
尺寸 | 1100 mm (L) x 90 mm 直徑 尾鰭: 75 mm (L) |
重量 | 16.5 kg |
牽引速度（節） | 1 – 12 節 |
聲源級別 | 223 ± 3 dB re 1 μPa @ 1 m |
靈敏度 | -190 dB re 1V/μPa |
安裝角度 | 30° |
