英國Geoacoustics公司——GeoPulse Pipeliner海底管道探測剖面儀
產品介紹：

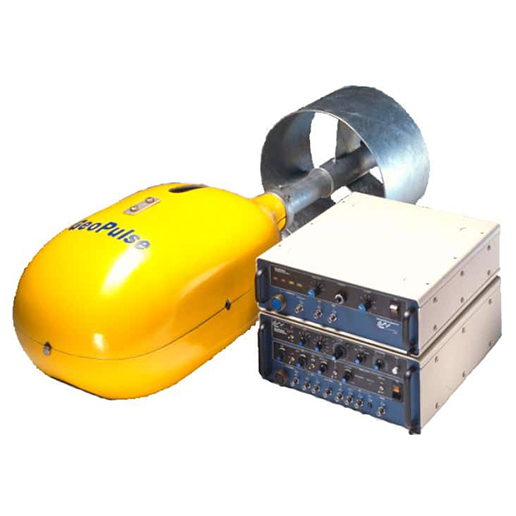

該系統包括地震脈沖發射器（5430P），地質脈沖接收器（5210A）和拖魚（136P）。
Pipeliner為探測埋地管道提供了一種解決方案。它有一個特定的傳感器陣列，旨在最大化足跡大小和探測能力，以及一個額外的高頻傳感器，用于更高分辨率的成像和埋深測定。
發射換能器（5430P型）允許控制輸出脈沖的功率、頻率和脈沖長度。變送器的Pipeliner變型包含一個額外的14 kHz傳感器，該傳感器從前面板激活，允許收集更高分辨率的數據并準確確定管道埋置。海底回波可通過使用地質脈沖接收器（5210A型）的模擬方式進行調節。
136P型拖魚裝有3個傳感器（2 x T135，1 x T14），并提供了一個穩定的分拖測量平臺，可使用標準2000米鎧裝拖纜將其拖至600米。剖面?zhèn)鞲衅鞯牧硪?/span>個部署選項是我們的側邊傳感器安裝架（132P型），這使得在河流、港口或淺水湖泊勘測的小型船舶上使用該系統成為可能。
主要特點：
? 可提供牽引式或側向式
? 頻率范圍2-12 kHz和14 kHz
? 輸出功率高達5千瓦
? 運行深度可達500米
? 穿透50米以上（正常模式），20米（14kHz）
? 第三方軟件集成
應用：
? 增強的管道檢測
? 地質調查
? 疏浚調查
技術規格：
5430P型變送器 | |
輸出 | 輸出：5kW，占空比為0.75%，連續可調 2至12kHz，可連續調節和切換14kHz。防短路 阻抗匹配 |
脈沖周期 | 所選頻率的1、2、4、8、16或32個周期。傳輸?shù)妮敵雒}沖 將在22.5°內相位一致 |
波束寬度 (發射) | 垂直航跡 55°，使用3.5kHz（正常模式，2個傳感器）沿航跡120° 垂直25°，沿航跡60°，使用3.5kHz（T14模式） |
聲源級別 | 214 dB ±3 dB re 1 μPa @ 1 m (正常模式) 218 dB ±3 dB re 1 μPa @ 1 m (T14 模式) |
電源 | 115/230 VAC ± 10 %, 47 to 63 Hz, 最大220 W |
環境 | 10 % - 95 % 相對濕度，不冷凝 -5 °C to 50 °C (操作溫度), -15 °C to 85 °C (存儲溫度 |
尺寸 | 457 mm (L) x 430 mm (W) x 130 mm (H) |
重量 | 18 kg |
5210A型接收機 | |
增益放大器 | 60赫茲時為100分貝。靈敏度30μV RMS輸入，在TVG總增益為90dB時 產生1V RMS輸出 |
信噪比 | 在100dB增益下為20dB，中心頻率為1kHz，帶寬為1kHz |
最大增益 | 最大40 dB |
可接受增益 | 0-30分貝，增量為3分貝 |
TVG | 動態范圍：30dB |
AGC | 可在330μs到330 ms之間調節 |
電源 | 115/230 VAC ± 10 % (內部開關可選), 47 to 63 Hz, 最大45 W |
環境 | 10 % - 95 % 相對濕度，不冷凝 -5 °C to 50 °C (操作溫度), -15 °C to 85 °C (存儲溫度) |
尺寸 | 457 mm (L), x 430 mm (W), x 178 mm (H) |
重量 | 12 kg |
側面安裝組件上方（132P型） | |
尺寸 | 700 mm (L) x 520 mm (W) x 460 mm (H) |
安裝桿 | 一段: 1830 mm 兩段: 3600 mm 三段: 5370 mm |
重量 | 125 kg |
