英國Geoacoustics公司——GeoSwath 4R寬條帶測深和側掃系統
產品介紹：
GeoSwath 4R為淺水區提供業界先進的同時條帶測深和側掃聲納測繪。該系統由一個緊湊、防濺的甲板裝置和堅固耐用的筆記本電腦組成，是在具有挑戰性的條件下使用小型船舶進行測量的理想解決方案。

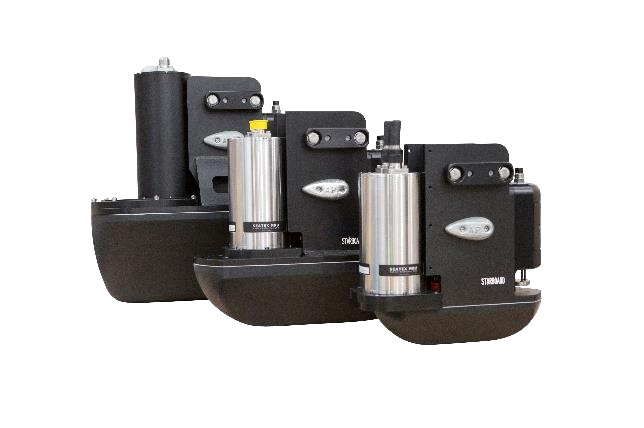

GeoSwath 4R 雙傳感器探頭提供的數據精度超過IHO水文測量標準，從左舷到右舷水線的視野為240°，使底部覆蓋范圍達到水深的12倍。傳感器有多種安裝選項，頻率為125、250或500 kHz，每種傳感器的深度和數據分辨率各不相同，以優化單個測量任務的性能。

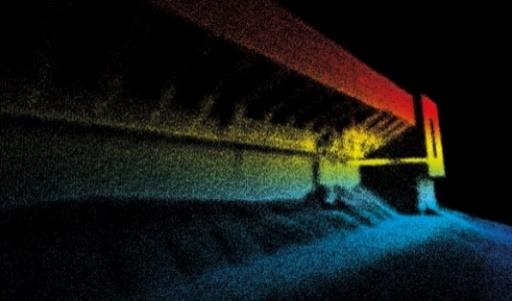

包括GS4軟件，該軟件是專為GeoSwath 4R開發的。GS4軟件提供完整的基于項目的解決方案，包括聲納和輔助數據的采集、存儲和編輯、數據處理和高級數據網格功能、側掃拼接和三維數據可視化。GeoSwath 4R還可以連接到第三方軟件進行采集和處理。
主要特點：
? 超高分辨率
? 寬條帶測深
? 240°視角可達水面
? 底部覆蓋率高達12倍水深
應用：
? 水文測量
? 疏浚調查
? 環境調查
技術規格：
換能器 | 125KHZ | 250KHZ | 500KHZ |
最大水深 | 200m | 100m | 50m |
最大條帶寬度 | 780m | 390m | 190m |
最大覆蓋率 | 最高可達12倍水深 | ||
范圍分辨率 | 6mm | 3mm | 1.5mm |
角度分辨率 | 0.04° (所有頻率) | ||
雙向波束寬度 （水平） | 0.85° | 0.75° | 0.5° |
最大條帶更新率 | 每秒30次（左舷和右舷同時） | ||
傳感器探頭尺寸 | 550 mm (L) x 250 mm (W) x 476 mm (H) | 468 mm (L) x 165 mm (W) x 411 mm (H) | 362 mm (L) x 150 mm (W) x 361 mm (H) |
傳感器探頭重量 包括外圍設備, 大概 | 35 kg | 20 kg | 14 kg |
GeoSwath 4R 甲板單元 | |
尺寸 | 440 mm (D) (帶連接器) x 342 mm (W) x 136 mm (H) |
重量 | 12.5 kg |
電源 | 18-26 VDC, 60 W 峰 值 功 率 |
環境 | 0 °C to 40 °C, -20 °C to 70 °C （儲存） <95%相對濕度不冷凝（運行），<55%相對濕度不冷凝（儲存） IP66額定入口保護 |
控制接口 | 通過以太網的筆記本電腦 |
筆記本電腦 | 最低規格：松下Toughbook 55，14英寸第八代英特爾Cor i5 8 GB DDR4-SDRAM 1 TB SSD Windows 10 Pro |
