挪威NORBIT公司——iWBMS寬帶多波束聲吶
產品介紹：

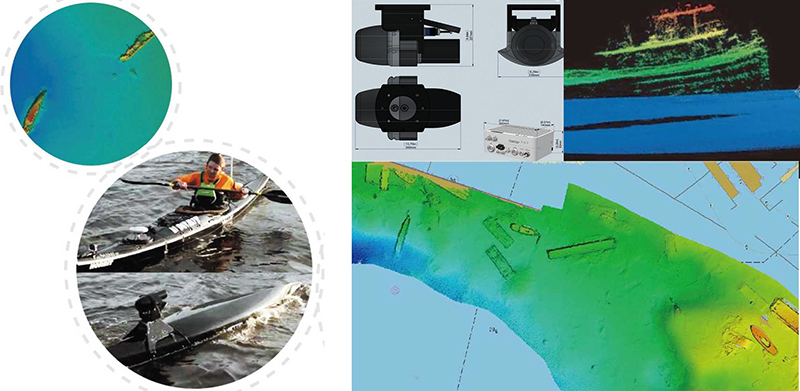

NORBIT推出全新的超緊湊高分辨率弓形陣測深系統，條帶寬度高達210°，同時自帶實時圖像更新。
免校準多波束測深系統：400kHz多波束和最小的緊耦合INS/GNSS慣導系統集成，組成高分辨率免校準多波束集成方案，將慣導系統集成到聲納中，確保快速可靠的布設使用。
iWBMS系列是基于采用模擬和數字處理技術的靈活的聲納平臺，結合了廣泛的研發專業知識，NORBIT令人興奮的新技術使得其在新的應用場景下更加容易操作，這些得益于緊湊寬帶多波束聲納具有的優勢。
主要特點：
? 多波束聲納集成IMU &GPS
? 先進的GNSS輔助慣導系統
? 80kHz帶寬
? 超緊湊交鑰匙解決方案
? 簡便的網絡接口
? 電源靈活選擇
選項：
? 資深海道測量師支持和培訓
? 導航后處理軟件
? 聲速剖面儀
應用：
? 淺水測量
? 優于IHO特級精度
? 優于USACE Class 1 & LINZ
? USV, uuv AUV & ROV 測量
? 掃雷&濱海戰斗區測量
產品規格：
免校準 | 姿態慣導系統內部集成 |
量程分辨率 | <10mm |
波束數 | 512等角/等距 |
工作頻率 | 200-700KHZ |
量程范圍 | 0.2m-275m (可選500m) |
條帶覆蓋 | 5-210° |
角度分辨率 | 0.5° X 1° 可選 0.5° X 0.5° |
定位精度 | 0.02-0.1 m(RTK) |
艄向精度 | 0.03°(RTK)@2m 基線 |
PITCH/ROLL 精度 | 0.02°依賴基線長度 |
Heave精度 | 5cm 或5% (2cm RTK) |
重量 | 約8.5 Kg（空氣中）,3.5Kg（水中） |
接口 | 100MB/S ETHERNET |
標準電纜長度 | 8m,最長可以達到50米 |
功耗 | 60W (12-28VDC, 110-240VAC) |
工作/存儲溫度 | -4°C ~ + 40°C/-20°C ~+60°C |
最大輸出頻率 | 60HZ |
采集與后處理軟件
