挪威Kongsberg公司——便攜式多波束測深儀
產品介紹
EM 2040P MKII是基于EM2040技術的淺水多波束回聲測深儀。它是任何高分辨率繪圖和檢查應用的理想工具。通過這一版本，Kongsberg Maritime升級了硬件和軟件，以增加swath并改善我們的EM 2040系列的數據質量。
系統特征
該系統滿足甚至超過IHO-S44特級標準和更嚴格的LINZ規范。EM2040是一款3扇區寬帶多波束回聲測深儀，現在可支持200-700 kHz。對于200KHz的操作頻率，操作人員可以選擇200KHz 的頻率進行最深的檢查。600 kHz廣域高頻映射模式提供了100-120°條帶寬度。700 kHz檢查模式提供了30°窄條帶內可用的最高分辨率。
通過在每次ping的頻率模式交替，該系統能夠在一次通過中為操作員提供多達5個頻率的多頻率后向散射。同樣的功能允許系統在全條帶模式和高分辨率模式之間切換，提供全覆蓋，同時保持對目標的超高分辨率。
由于工作帶寬大，系統的輸出采樣率高達 60khz。該系統可以在很短的脈沖長度下有效地工作。最短脈沖為14微秒，其原始距離分辨 率（ct/2）為10.5毫米。
200和300 kHz的角覆蓋率高達170°，覆蓋率高達平底水深的7.5倍。
組成部分

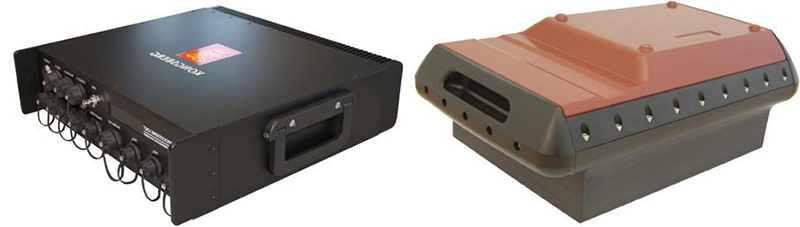

基本的EM2040P MKII有三個組件：聲納頭、處理單元和工作站。聲納頭在換能器表面的角部有緩沖器，以保護放置在甲板上的聲納頭，并且聲納頭兩側有攜帶手柄。EM 2040P MKII可配備標準處理單元或IP67額定值（24 VDC）便攜式處理單元。
作為一種選擇，EM 2040P MKII可提供雙條帶能力，允許足夠的探測密度，以滿足沿軌道的測量覆蓋標準，同時保持較高的船舶速度。
為了實現實時的運動穩定和補償，需要從運動傳感器、航向和定位系統輸入數據。水柱的聲速剖面也需要實時校正。換能器深度處的聲速現在完全集成在聲納頭中，AML的最新一代 SVT傳感器由單片鈦制成，在堅固的封裝中提供高精度和容易的重新校準。
所有電子設備都包含在聲納頭中，聲納頭通過千兆以太網與處理單元相連。處理單元還通過同一根電纜提供48V電源。操作員控制、數據質量檢查和數據存儲由運行SIS軟件的水文工作站或第三方軟件處理。
產品特點
? 超高分率
? 多頻模式
? 海底圖像
? 寬頻率范圍
? 脈沖長度短，頻帶寬度大
? 實時roll、pitch、yaw穩定
? 發射和接收都具有近場聚焦功能
? 耐壓深度為30m
產品規格
? 頻率范圍： 200-700kHz
? 最大Ping率： 50Hz
? Roll穩定： +/-15°
? Pitch穩定： +/-10°
? Yaw穩定： +/-10°
EM 2040P MKII在底層巖層的覆蓋實例(BS=-10 dB)，nL=45 dB，F(xiàn)M模式 | ||||
冷海水 | 冷淡水 | |||
工作頻率 | 最大深度 | 最大覆蓋寬度 | 最大深度 | 最大覆蓋寬度 |
200 kHz | 600m | 830m | 600m | 1770m |
300 kHz | 450m | 610m | 600m | 1000m |
400 kHz | 270m | 360m | 380m | 500m |
600 kHz | 80m | 115m | 100m | 130m |
700 kHz | 45m | 23m | 50m | 25m |
脈沖長度 | ||||||
200 kHz | 300 kHz | 400 kHz | 600 kHz | 700 kHz | ||
CW | FM | CW | FM | CW | CW | CW |
19-324 μs | 1.5 - 12 ms | 19-324 μs | 1.5 - 6 ms | 14-108 μs | 100-410 μs | 70 μs |
波束寬度 | 物理尺寸（不包括連接器和安裝裝置） | |||||
200 kHz | 300 kHz | 400 kHz | 600 kHz | 700 kHz | 尺寸 | 重量 |
2° | 1.3° | 1° | 0.65° | 0.6° | 560 x 300 x 166 mm (LxWxH) | 19.5kg(水中1.7kgr) |
處理單元（2U 19“機架） | 482.5 x 424 x 88.6 mm(WxDxH) | 10.5 kg | ||||
處理單元（IP67） | 370 x 390 x 101 mm (WxDxH) | 10.5 kg | ||||
