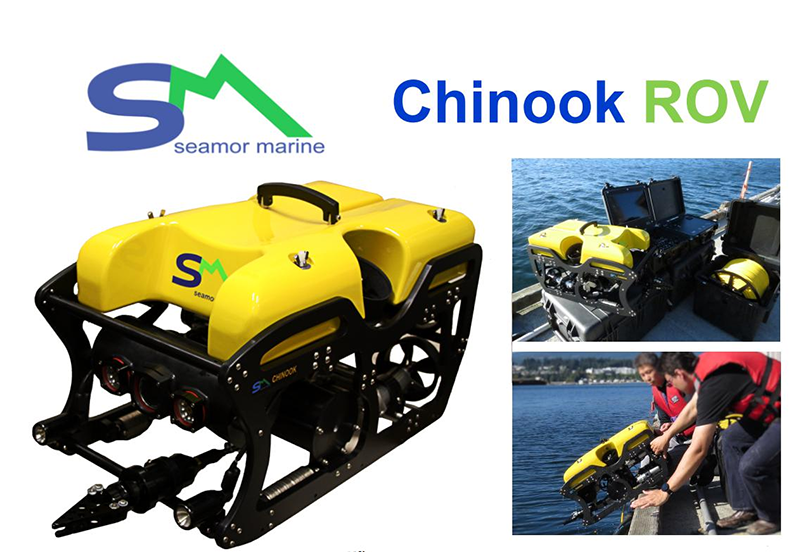

加拿大SEAMOR Marine公司——CHINOOK ROV
產品介紹
CHINOOK是一款工業觀察級具有廣泛功能的ROV。探索深度可到標準300米。CHINOOK 作為一個工業設備，提供了一個緊湊但仍然非常穩定的平臺，由于其緊湊的體積，他能夠在狹小的場所中工作，并且在不使用時方便的存放。橫梁框架的交錯設計能夠使得ROV能夠讓兩人輕松處理。而對于更高的靈活性，可通過添加附件，比如額外的推進器，定位系統或者輔助搜索工具，操縱器等等。
主要特點
直觀的控制臺
高分辨率彩色攝像機
最大 1500W 低功耗
變速以及方向控制
手動與自動對焦攝像頭
深度達 300 米水深（可選 600 米）
最長可配備 2000 米光纖電纜
自動定深以及自動定向
漏電自檢以及過熱報警
與 LCD 顯示器一同集成的數字化控制器
配置參數
主機機體 | 尺寸（長 x 寬 x 高） | 686mm x 384mm x 406mm （27”x15.1”x16”） |
耐壓深度 | 300 米 | |
空載重量 | 33Kg | |
框架材料 | PET 材質，具有非常好的抗沖擊性和耐腐蝕性，高強度，不銹鋼緊固件； | |
功耗 | 最大 1500W | |
傳感器 | 航向傳感器、深度傳感器、橫搖和縱搖傳感器 | |
指示器 | 泄露與溫度警報和指示器；推進器失速警報和指示器 | |
工作溫度 | -10 - 40 度 | |
臍帶纜 | 芯線 | 四根 AWG24 多芯銅導線，兩對 AWG28 的銅雙絞線, 四根單模光纖 |
直徑 | 10mm | |
長度 | 最長可選 2000 米 | |
浮性 | 在淡水中中性零浮力，在海水中為正浮力 | |
斷裂強度 | 700kg 斷裂應力 | |
纜繩絞車 | 標配手動絞車 | |
顯示單元 | 顯示器 | 15 寸 LCD 液晶顯示屏 硬盤存儲，陽光下可讀 |
防水保護 | 防水等級 IP67 | |
推進器 | 動力 | 有刷直流驅動，能夠線性調節 |
配置 | l 水平方向 4 個 l 垂直/側向 2 個 l 功率 150W l 耐壓深度 300 米 | |
推力 | 每個 6.8kg | |
免維護 | 整體免維護設計，軸封使用壽命長達 700 小時 | |
推進器航速 | 3 節 | |
控制單元 | 控制面板 | l 操作界面全中文 l 控制臺內有各種控制按鈕，用于 ROV 的實時操控 l 控制手柄操作面板集成，控制手柄為獨立的兩套操縱桿，推進器的增益有旋鈕可調，便于實現 ROV 姿態的細節微調 l 供電單元配有斷路器,導線絕緣監視等保護措施 |
防水保護 | 防水等級 IP67 | |
硬件系統環境 | 獨立 ATMEL 系統 | |
控制按鈕 | 控制臺內有各種控制按鈕，用于 ROV 的實時操控 | |
攝像機和照明燈 | 分辨率 | 標準廣播制式清晰度，700 水平 TV 線 |
對焦 | 手動或自動 | |
變焦 | 3 倍光學變焦，32 倍數碼變焦 | |
俯仰范圍 | 180°調節 可搭載輔助傳感器 | |
靈敏度 | 0.5lux | |
照明燈亮度 | 高強亮度 LED 共計：4800 流明。亮度可調 | |
照明燈轉動范圍 | 與攝像機同步轉動，180°調節 | |
后視攝像機 | 定焦攝像機（彩色，定焦）前后攝像機可且切換 | |
供電單元 | 輸入 | 220VAC 市電 |
輸出 | 350VDC， 最大 1500w | |
防水保護 | 防水等級 IP67 |
可搭載輔助傳感器
? 航向傳感器
? 深度傳感器
? 姿態傳感器
? 超短基線定位設備
? 輔助高亮 LED 燈
? 雙功能機械臂
