英國RS AquaE公司——TR-Blue OEM聲學記錄器
產品介紹

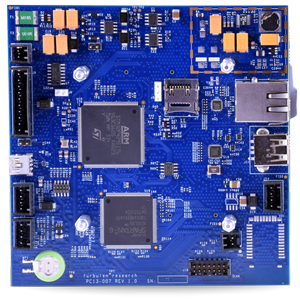

TR-Blue 是一款低功耗、功能強大的 OEM 數據采集和信號處理系統，專為長期和自主部署而設計。TR-Blue是模塊化的，它由一個非常靈活的處理引擎和一個現場可編程門陣列（FPGA）和一個緊密集成的ARM Cortex M4處理器組成，用于信號處理，其擴展連接器能夠連接到幾乎任何模擬傳感系統。

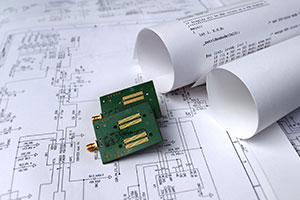

Turbulent Research 提供模擬信號調節和數字化擴展板，可直接與 TR-Blue 配對，用于水下聲學應用。
TR-Blue 已針對低功耗進行了優化，同時仍為用戶提供強大的處理能力以及與幾乎任何傳感系統接口的靈活性。傳統上，研究人員和科學家不得不使用現成的單板計算機或開發套件來開發他們的創新儀器，犧牲了優化的功耗和系統靈活性。 TR-Blue 是一個旨在毫不妥協地滿足這些用戶真正需求的平臺。
應用領域
? 水下聲學和信號處理
? 聲納
? 自定義數據采集
? 長期部署
? 需要實時分析的低功耗儀器
? 多傳感器海洋觀測
主要特點
? 長期自主部署的低功耗
? 開箱即用的固件和信號處理支持
? 定制數據采集
技術參數
功率 | l 支持內部/外部電源 (10-25 V) 的無縫電源多路復用 l USB 電源：5 V DC l 平均功耗：100 mW – 1.0 W，取決于使用情況 l 睡眠模式下小于 1 mW |
處理器 | ARM Cortex M4 （180 MHz CPU，浮點支持） Xilinx Spartan 6 FPGA |
集成外設 | 0/100 以太網（支持 PTP）、RS422 （或 232） ，3 倍擴展 UARTS 、主機高速 USB、設備全速 USB、藍牙、實時時鐘、3軸加速度傳感器 、3軸指南針、溫度傳感器 |
存儲 | 1 MB 閃存 256 kByte 內部 SRAM，1 MB 外部 SRAM 1 Mbit 串行 EEPROM 板載外部 Micro SD 卡插槽 |
擴展 | FPGA 和 ARM 處理器引腳引出到兩個高速擴展連接器，支持：SPI、I2C、SDIO、GPIO、UART、TIMERS 和任何通過 FPGA 的自定義 IO |
擴展板可用于 | 多通道模數轉換（16,24 位） 寬帶信號生成 與其他數字儀器的接口（RS232 或以太網） 自定義輸入/輸出 全球定位系統 通過 RF、蜂窩或 Iridium 進行實時通信 |
更多關鍵詞：聲學記錄儀,聲學記錄器
資料下載：
英國 RS AquaE公司TR-Blue OEM聲學記錄器.pdf
