丹麥KC-Denmark公司——30.370小型手搖絞車

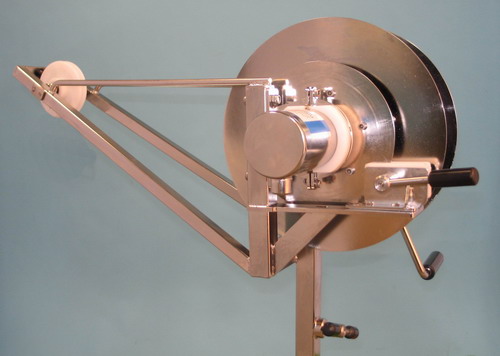

丹麥KC-Denmark公司30.370小型手搖絞車用于小型調查船只上。小型手搖絞車適合Kajak沉積物柱狀采泥器、 小型Van Veen采泥器、Ekman 采泥器、小型采水器及其他小型設備。
小型手搖絞車由AISI 316 制作，表面電拋光。
小型手搖絞車可調式盤式制動器，確保迅速和安全地處理負載。
小型手搖絞車滑輪上安裝了一個鉸鏈和2個導向臂，這樣可以防止鋼纜跳纜。
小型手搖絞車可安裝50m直徑6mm鋼纜或300m直徑3mm 鋼纜。
小型手搖絞車負重 30kg。
小型手搖絞車凈重約 8kg。

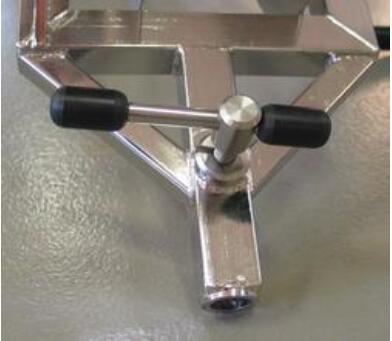

| 底座 由 20x900mm AISI 316 不銹鋼制成，安裝在絞車底部。也可根據要求定制
|

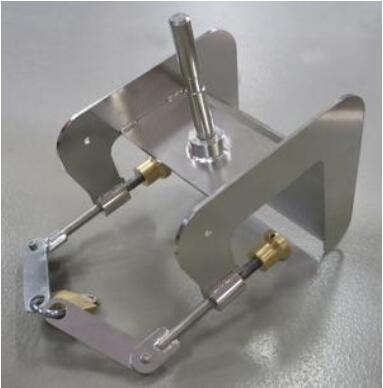

| 支架(可選) 安裝在船舷上，固定絞車 固定寬度從 13 到 92mm 可調 帶鎖頁，防止被盜(標配中不含鎖) AISI 316 不銹鋼制成，表面電拋光 尺寸： 36x22x36cm 重量： 9kg
|

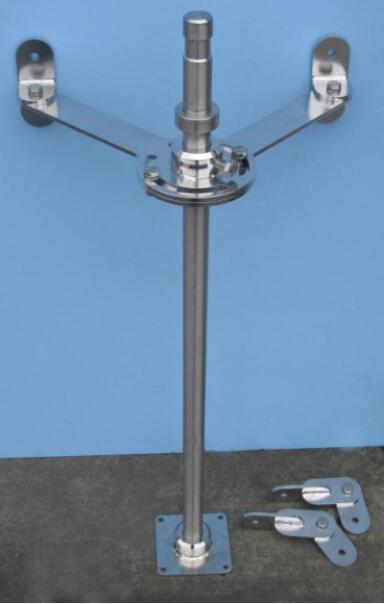

| 通用支架 幾乎適用于任何地方。5mm 厚 AISI 316 不銹鋼制成。直徑 25mm 鋼管 |

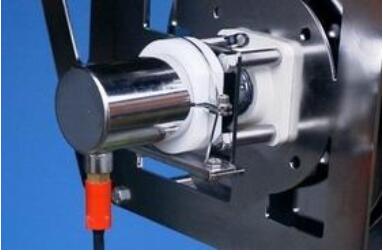

| 內置的滑環裝置(2-8桿不等) 需要安裝在AISI316不銹鋼制成的夾具(30.001)上。 可以用于CTD探針的數據線和電纜以及其它設備(獨特的旋轉電機接頭)?？捎糜谀M和數字信號的傳輸。非常小的接觸電阻，確保傳送的所有數據和電源沒有任何損失。所有部件都配備都鍍金，保證了傳輸?shù)目煽啃?。外殼由AISI316不銹鋼制成，電拋光處理。內置1個件強化球軸承。外殼由2個O形圈和密封件封閉?；h(huán)裝置安裝在AISI316不銹鋼支架上，并由一個聚甲醛環固定。外面安裝了1個MCBH–X插頭。內鼓有1個MCBH–X插座，也可以安裝1個MCIL–X插座?！?X”表示接頭上的針腳數。 |
小型手搖絞車技術參數：
| 電阻 | <60mohm |
絕緣電阻(500V 直流， 50%RH) | >1000Mohm |
動態電阻 | <15mohm |
電流 | 每個接頭≤5A |
電壓 | 500V 交流～750V 直流 |
轉速(雙向) | ≤1000rpm |
溫度范圍 | -30°C～+85°C |
電圈噪音 | <40db， 2MHz |
密封等級 | IP67 |
傳動系統 | 滾珠軸承 |
使用壽命 | 30000h，50rpm。取決于型號及使用情況 |
小型手搖絞車訂購信息：
產品介紹 | 貨號 |
手動絞車，316 不銹鋼，2 個導向臂，可裝載50m直徑 6mm鋼纜或300m直徑3mm 鋼纜，不含船體固定裝置?？砂惭b滑環裝置(2-8 桿不等) | 30.370 |
絞盤直徑 | 200mm |
絞盤寬度 | 175mm |
內桿與滑輪外部的距離 | 約600mm |
滑輪外圈直徑(其它大小也可定制) | 100mm |
負載重量 | 30kg |
毛重 | 8kg |
附件 | |
AISI 316 不銹鋼滑環裝置夾具，不包括滑環裝置 | 30.371 |
可旋轉且可固定位置的支架。直徑20mm 鋼管。旋轉角度：兩側各≤45°。AISI 316 不銹鋼制成。 重量：9kg | 30.005 |
通用支架。幾乎適用于任何地方。5mm 厚 AISI 316 不銹鋼制成。直徑 25mm 鋼管 | 30.006 |
AISI 316 不銹鋼夾具，用于滑環裝置(不包括滑環裝置) | 30.371 |
滑環裝置， 2 桿 | 30.390 |
滑環裝置， 3 桿 | 30.395 |
滑環裝置， 4 桿 | 30.400 |
滑環裝置， 5 桿 | 30.600 |
滑環裝置， 6 桿 | 30.800 |
