法國HYDROPTIC公司——UVP6-HF水下顆粒物和浮游動物圖像原位采集系統
設備介紹：
UVP6-HF水下顆粒物和浮游動物圖像原位采集系統（CNRS專利）主要用于同時研究水下的大型顆粒物（>80μm）和浮游動物（>700μm），并在已知水體體積下對水中顆粒物和浮游動物進行量化。UVP6-HF系統使用傳統的照明設備和經電腦處理的光學技術，來獲得浮游動物原位數字圖像，圖像后續可以通過EcoTaxa浮游動物數據庫共享平臺來進行浮游動物種類鑒定及分類。它的耐壓深度達6000m。
UVP6-HF是UVP5的小型版本，它的設計質量標準與UVP5相同，并能提供高達500萬像素的分辨率。 它能拍攝到紅色閃光燈照射范圍內對準焦距的浮游動物圖像，對焦體積為0.65升，拍攝到的高分辨率數字圖像可以在后期通過電腦進行處理分析。當UVP6-HF與傳統的CTD測量設備相連時，顆粒物和浮游動物的分布就可以實時顯示，并與CTD元數據整合到一起。UVP6-HF與UVP5版本系統相互校準。
主要應用：
浮游動物和顆粒物剖面觀測
浮游動物圖像顆粒物圖像原位采集、處理
集成到CTD采水器上進行顆粒物和浮游動物圖像實時采集，跟CTD數據整合到一起
規格：
耐壓深度：0-6000 m
空氣中重量：4.4 kg
水中重量：2.0 kg
材質：鈦、玻璃、POM（連接臂）
輸入電壓：10-28 Vdc (≤6w，電池供電可續航10小時)
接口：RS232，以太網，模擬輸出
照明設備：1個玻璃外殼保護的激光二極管，635nm，100μS閃光燈
分辨率：5M pixels / 73*73 μM
視野范圍：180 x 151 mm
標準圖像體積：0.65L
圖片獲取頻率：≤20Hz
圖片實時處理
存儲：1T（SD卡）
0.1%精度的壓力傳感器

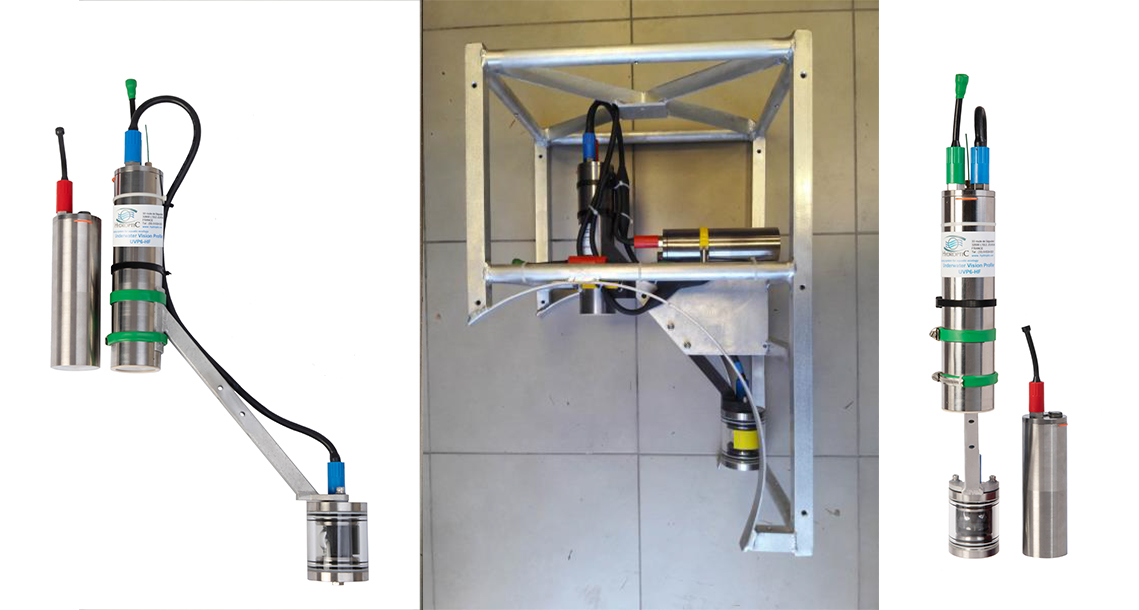

可配備保護框架獨立使用

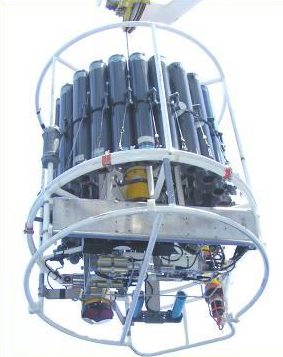

可與CTD采水器集成使用，獲取環境參數
與Ecotaxa網站（http://ecotaxa.obs-vlfr.fr，www.ecotaxa.cn）兼容

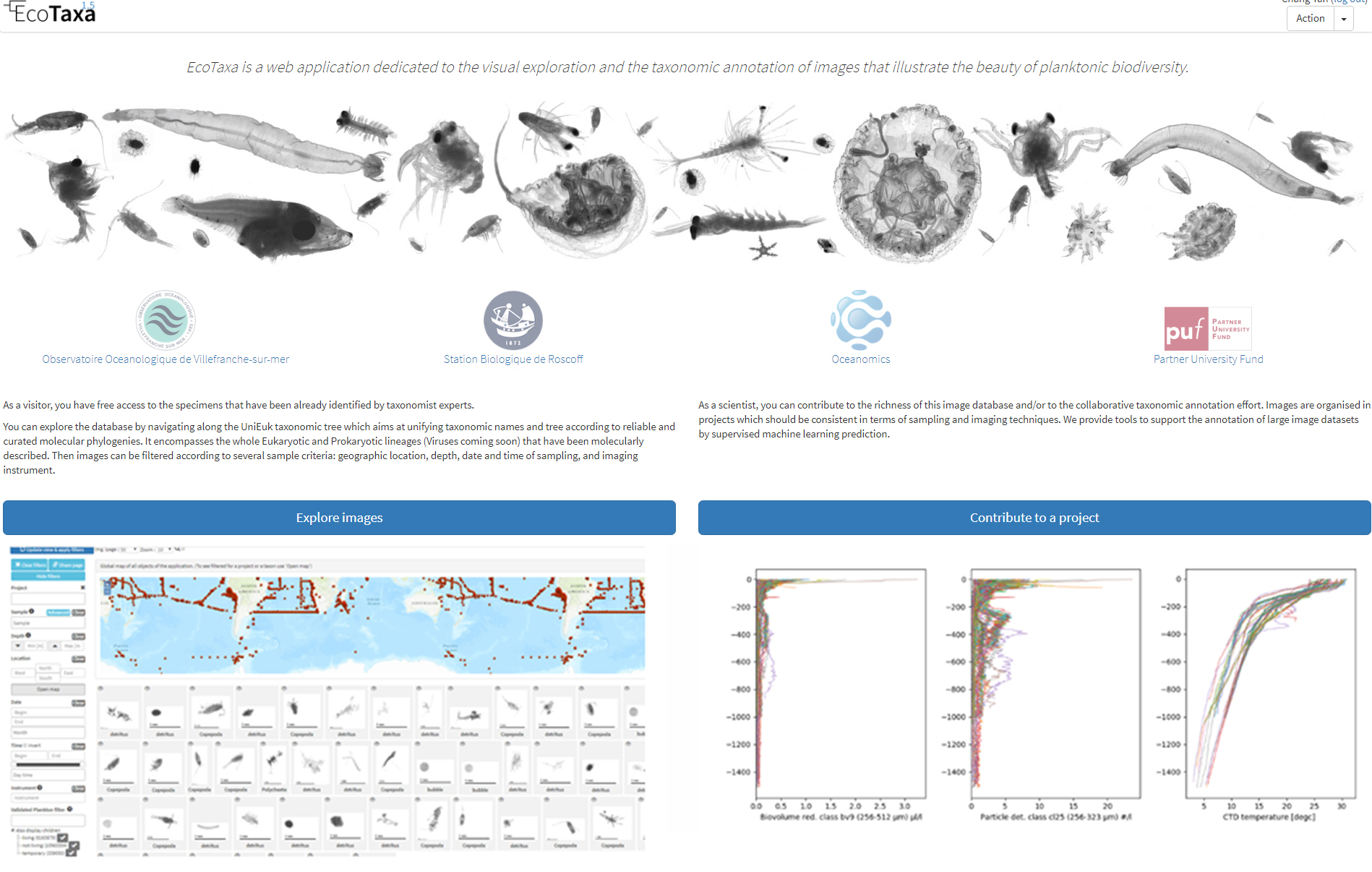

圖像分析軟件—EcoTaxa：
將UVP6-HF拍攝得到的圖片進行處理后上傳到EcoTaxa網站，可以利用網站上已有的庫或自己已創建的庫對圖片進行自動鑒定、分類。同時，也可以根據篩選條件繪制相應的粒徑譜等。此外，用戶也可以在網站上對自己感興趣的區域、項目進行搜索瀏覽。
