法國HYDROPTIC公司——UVP6-LP水下顆粒物和浮游動物圖像原位采集系統
設備介紹：

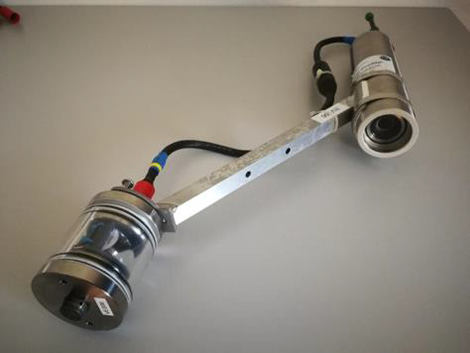

UVP6-LP水下顆粒物和浮游動物圖像原位采集系統（CNRS專利）主要用于同時研究水下的大型顆粒物（>80μm）和浮游動物（>700μm），并在已知水體體積下對水中顆粒物和浮游動物進行量化。UVP系統使用傳統的照明設備和經電腦處理的光學技術，來獲得浮游動物原位數字圖像，耐壓深度6000m。
UVP6-LP是UVP5的小型、低價版本，它專為低速，空間有限及功率低的載體而設計，如剖面浮標，滑翔機，浮標，系泊設備，水下機器人等。UVP6-LP的設計質量標準與UVP5相同，并能提供高達500萬像素的分辨率。 它能拍攝到紅色閃光燈照射范圍內對準焦距的浮游動物圖像，對焦體積為0.65升。UVP6-LP與UVP5std版本和UVP5hd版本系統相互校準。
UVP6-LP用于Argo浮標

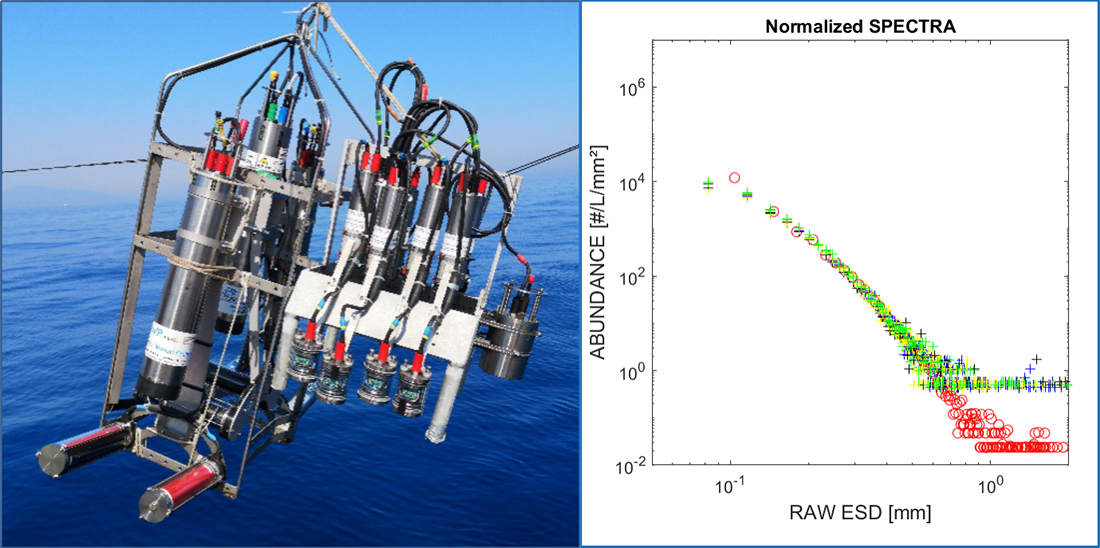

UVP6-LP野外校準
UVP6-LP可以將每個大小和灰度級的實時顆粒物豐度傳輸?shù)捷d體，并像UVP5一樣記錄下所選定的生物體及大聚合物的圖片，以進行后續的離線分類。未來版本還將提供一個在線傳輸?shù)那度胧綀D片分類方法。
警告：由于其1.3Hz的低采集頻率及300μS閃光燈，UVP6-LP不能集成在CTD采水器上使用。
規格：
耐壓深度：0-6000 m
空氣中重量：3.2 kg
水中重量：1.5 kg
材質：鈦合金，玻璃，POM及鋁（連接架）
輸入電壓：8-28 Vdc (0.1W, 0.1Hz – 0.35W, 0.5Hz – 1W,1.3Hz)
接口：RS232，以太網，模擬輸出
照明設備：635nm，500μS閃光燈
分辨率：5M pixels / 73*73 μM
視野范圍：180 x 151 mm
圖片獲取頻率：≤1.3Hz
圖片實時處理
存儲：400Go
可選：0.1% 精度的壓力傳感器
與Ecotaxa網站（http://ecotaxa.obs-vlfr.fr/part/，www.ecotaxa.cn）兼容
拍攝圖片：

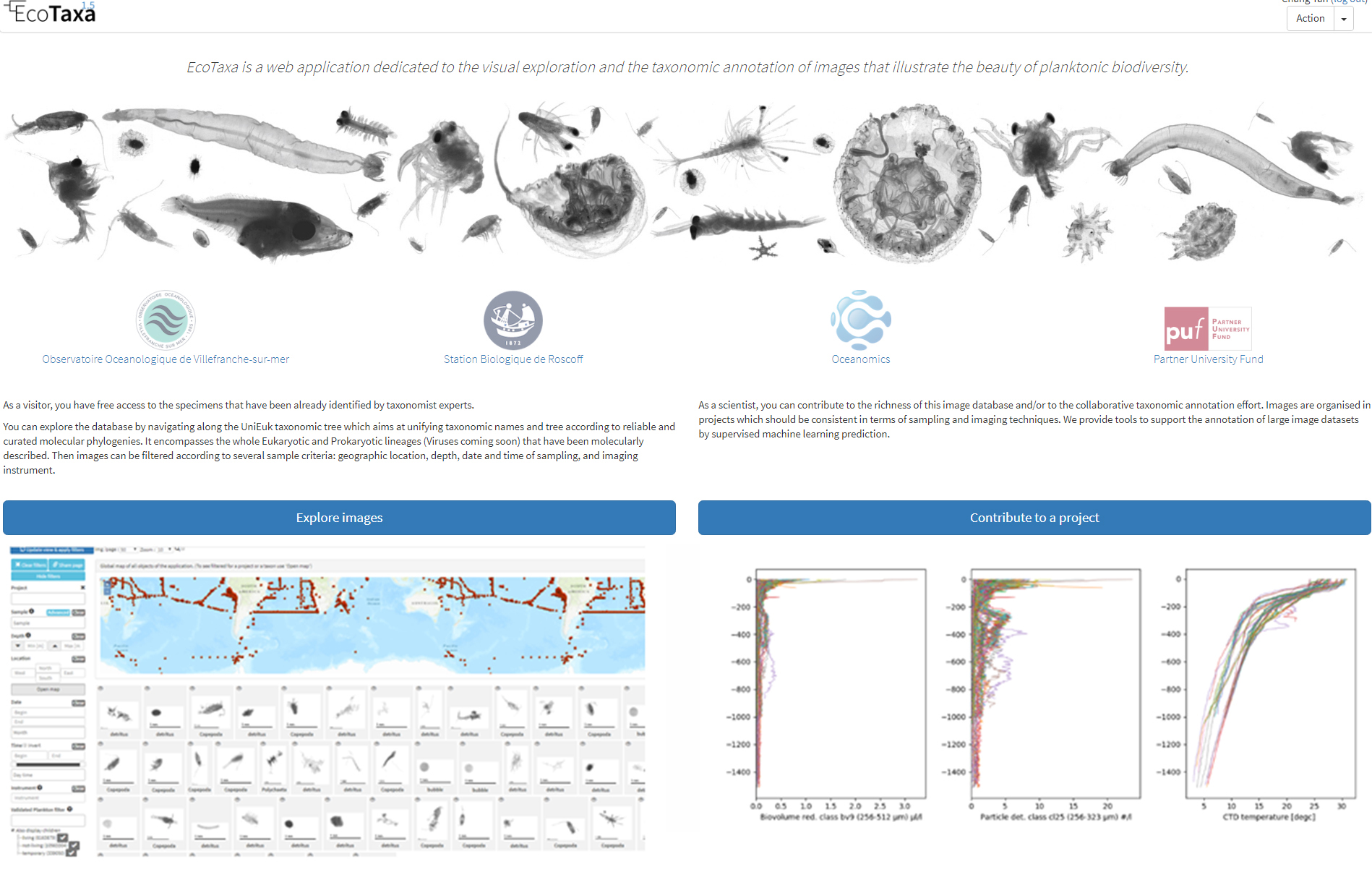

圖像分析軟件—EcoTaxa：
將UVP6-LP拍攝得到的圖片進行處理后上傳到EcoTaxa網站，可以利用網站上已有的庫或自己已創建的庫對圖片進行自動鑒定、分類。同時，也可以根據篩選條件繪制相應的粒徑譜等。此外，用戶也可以在網站上對自己感興趣的區域、項目進行搜索瀏覽。
設備應用：

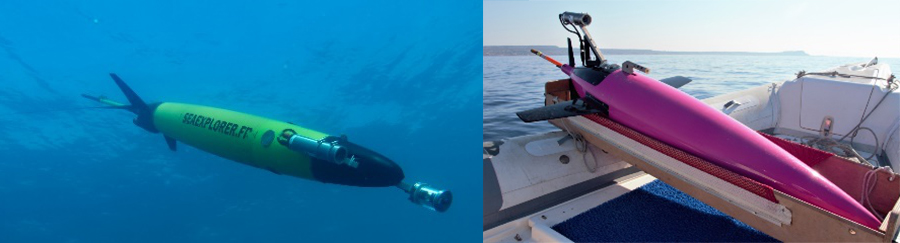

1、在水下滑翔機上測試（Seaexplorer 、Seaglider）

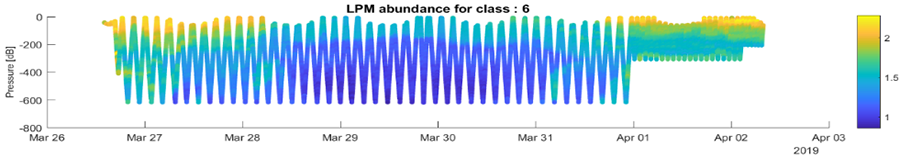

2019年3月，SeaExplorer搭載UVP6在法國尼斯附近海域進行的橫斷面測量。
2019年8月，SeaGlider搭載UVP6在塞浦路斯測試

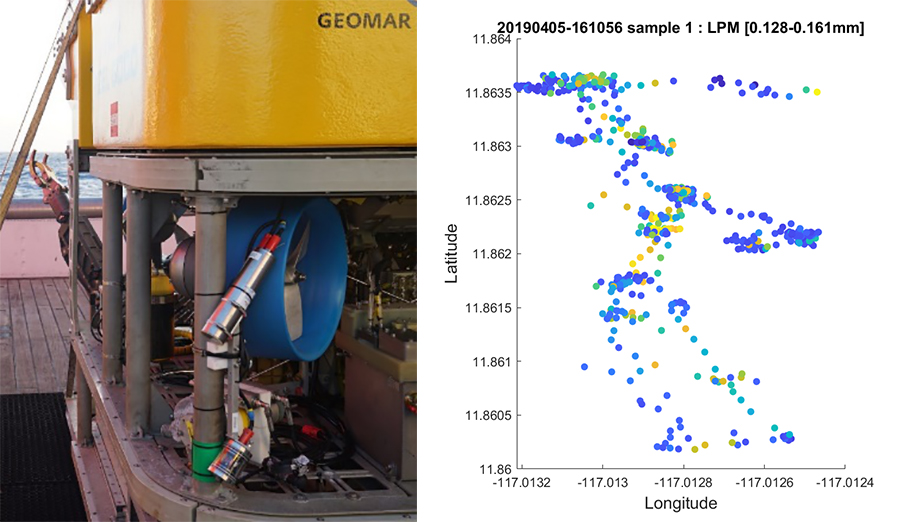

2、在Kiel6000 ROV（GEOMAR）上進行測試
2019年5月的DeepSeaMining實驗中，UVP6在赤道太平洋的4200米水深處下潛13次，以觀察從開采實驗中釋放出來的粒子流。
更多關鍵詞：水下顆粒物和浮游動物圖像原位采集系統，水下觀測系統，浮游動物和顆粒物剖面觀測，浮游動物圖像顆粒物圖像原位采集處理，水環境影像觀測
資料下載：
法國HYDROPTIC公司UVP6-HF水下顆粒物和浮游動物圖像原位采集系統介紹.pdf
法國HYDROPTIC公司ZooSCAN浮游動物圖像掃描分析系統.pdf
法國HYDROPTIC公司UVP6-LP水下顆粒物和浮游動物圖像原位采集系統介紹.pdf
相關新聞鏈接：
Nature新評論：UVP+EcoTaxa用于海洋弱光層生物研究！
